JB68超级彩信报警系统

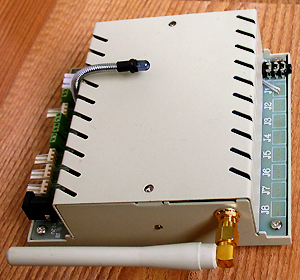

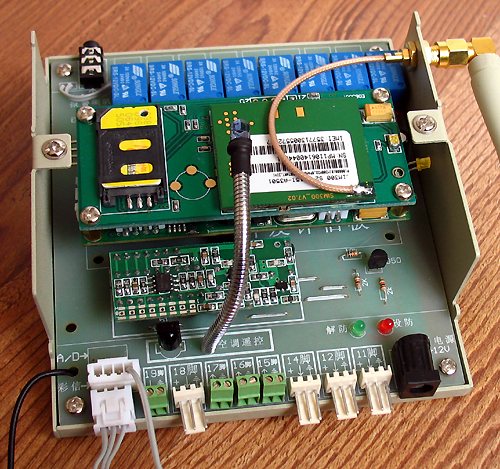

    JB68超级彩信报警系统是我们最新开发的功能最为强大的报警系统，它克服了JB35系列模块没有外壳的缺点，采用一次冲压成形的金属外壳，不但坚固而且散热性能良好还具有良好的电磁兼容性，还能方便地固定在墙体上。JB68众多强大的功能还巧妙地从两侧引出来，使应用时更加方便合理。

这里我们简单列举一些 JB68超级彩信报警系统的强大功能：（香港不能使用彩信功能）

1、可以随时或者报警时向特定手机号码或者指定电子邮箱发送现场彩信图像。
2、系统支持10路无线报警探头，每个探头都能用中文短信方式命名，便于区分出具体那个传感器报警。
3、支持5路低电平触发的有线探头和3路高电平触发的有线探头，并有24小时防区和半设防功能。
4、报警时能驱动高响度警笛报警（耳机插头接口），有效阻吓窃贼。
5、可以用无线遥控器设防/解防、半设防和禁止无线遥控器解防的功能。
6、带有红外遥控学习功能，可以通过短信控制带有红外遥控功能的家电如空调、电视等。
7、带有8路短信控制的继电器输出（实际为6路），可以有线控制家电或者设备。
8、模块下方带有一个DS18B20测温器件，可以短信遥测现场的温度。
9、可以增加315MHZ的无线发射头，这样能配合86型无线接收器可以实现短信无线遥控电器的功能。

使用方法：

   首先装上并旋紧白色的GSM天线，松开外壳顶端的两个固定螺丝取下上盖，将无开机密码并且必须开通短信/彩信功能的移动GSM手机卡（向一侧推一下再向上翻开SIM卡座）装入SIM卡座并锁定好，将12V/1A内正外负的直流稳压电源（建议选用我们提供的电源 10元一个）插入JB68的黑色电源插座中，这时JB68开始登陆GSM网络，一般30秒后登陆GSM网络成功，JB68铁壳侧面的黄色LED灯常亮，这时你拨打设备的手机卡号应该能拨通。

   将随机附带的串口通讯线的一端连接电脑的9针串口，另一端连接JB68主机左下角的三芯白色插座，这时可以运行最新的设置软件，点击这里可以下载！ （可以直接运行压缩文件中的AIarm.exe 免安装运行）客户可以根据实际需要进行设置。

    彩信模块使用短信遥控功能前，必须将SIM卡内的已经接收的短信全部清空，否则会出现无法实现短信遥控功能哦。

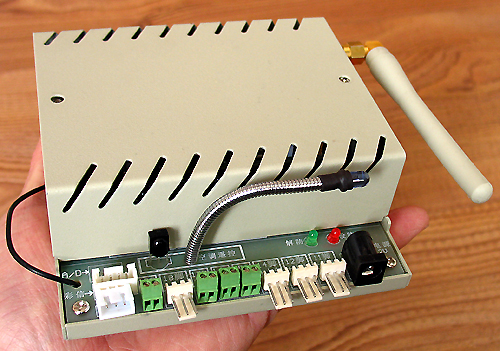

   JB68整机可以学习并转发电视机或者空调等红外遥控功能，黑色三个脚的是红外接收头，可以学习电视/空调等红外遥控器发出的编码信号，套有万向金属软管的是红外发射头，用于转发红外线信号控制其他电器。

    红外发射管发出的光线人眼看不见，有时很难判断它是否工作正常，我们介绍一个简单方法：现在手机都有摄像头功能，我们只要开启照相或者录像功能，然后让红外发射管工作，就能从手机屏幕上看到红外发射管发出一亮一亮的光线，从而直观判断发射管是否正常，这个方法也适合于任何红外遥控器的检修，它的原理就是摄像头感光范围包含可见光以外的红外线光谱。

短信控制红外线遥控功能实验：

    打开电视机并选一个遥控器上能明显看到变化的按键，例如频道增加键，测试一下确保遥控器和电视机的红外遥控功能正常，然后用一个经过授权的手机（已经通过设置软件写入报警号码的）编辑“学习：制冷”内容的短信发送给JB68，收到短信后JB68侧面的黄色LED会不断闪烁，这时立即将电视机遥控器的红外发射管对准红外接收头（金属软管旁边的黑色三个脚的塑料小方块），越近越好，持续按下频道增加键1秒，这时黄色LED变成常亮，表示学习成功，将JB68的红外发射头垂直对准电视机的红外接收窗口1米左右（一般在电视机的正前方）用授权的手机编辑“制冷”内容的短信发送给JB68，收到短信后JB68的黄色LED会熄灭0.5秒然后常亮，这时立即发射红外信号，电视机的频道也相应增加，表示短信红外线遥控成功。

    控制空调也类似，但是必须注意空调的状态应该和红外遥控保持一致，也就是说如果空调处于关机状态，红外遥控器也要处于关机状态，这时按下遥控器的电源开关键，空调就会启动。不然空调已经在开机，JB68再发送一个开机的红外命令，空调是不会有变化的。

   JB68整机上还可以加装315M发射头（9元一个），控制86型电源插座（50元一个）的电源，详细介绍可以点击这里查看。

   JB68电路板上有一个DS18B20器件， 只要发送“空调查询”短信就能立即返回空调的状态和现场的温度短信，如：“空调状态未知。现在室内温度：25.000度。”

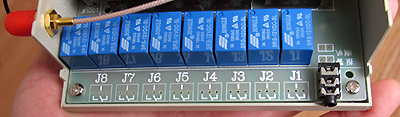

   JB68整机的上方有8个蓝色的小继电器，分别标有J1～J8，其中J1用于控制高响度报警喇叭，J8用于设防解防切换，剩下J2～J7可以应用，每个继电器对应三个接线孔，中间的是公共端，左右两侧是常开常闭触点，动作吸合后常开触点变成常闭触点，这些触点和其他电路是完全隔离的，能直接控制120V以下3A左右的负载，如果想控制高压交流负载，可以用我们的触点去控制中间继电器（12V直流的大电流继电器）再控制大功率交流负载。

    JB68内部有一个长方形的无线接收板，可以和无线遥控器或者无线探头组成无线报警系统，具体技术规格：频率315MHZ，编码芯片PT2262，振荡电阻1.5M，地址码1接高电平、8接低电平其余悬空。和其他无线设备组网时必须保证一致，客户也可以把振荡电阻改成4.7M，便于和大多数无线设备组网，并且4.7M振荡电阻可以提高无线传输可靠性。

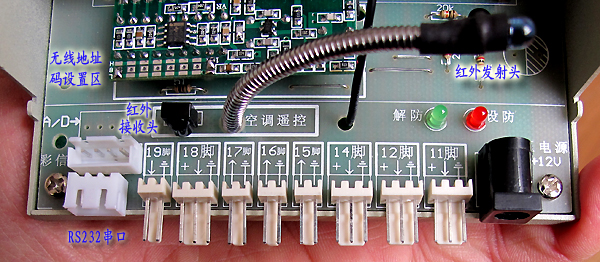

    JB68整机的下方有一排插座，它对应模块内部的11、12、14、15、16、17、18、19引脚，其中11、12、14、18、19是下降沿触发端，也就是对地短路一下就立即报警；15、16、17是上升沿触发，也就是接通5V直流电压后报警，具体资料可以点击这里查看。

    这是JB68配套专用的串口摄像头，它输出一共有4根线，其中一组为三芯串口通讯接插件，其中有地线、RS232入、RS232出连接到JB68左下角的白色的串口通讯插座上（RS232），另外单独的一根是＋5V，插到前方的四针彩信插针上。我们的摄像头通讯波特率115200，能直接输出640*480的JPEG图像，并且经过专门节能设计，只有收到拍摄彩信的触发指令后才启动摄像头工作，这样既节能又工作稳定可靠，摄像头的角度可以调节，非常便于吸顶安装。

JB68彩信模块有三种方法得到现场图像：

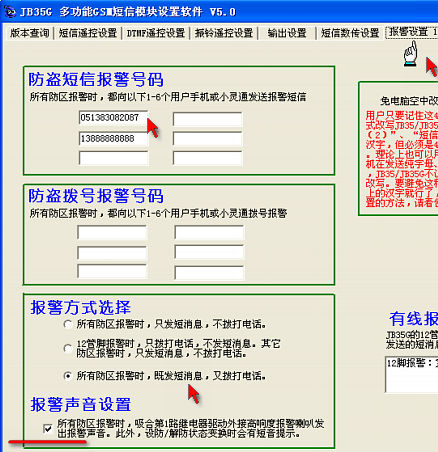

① JB35GM彩信模块在设防状态下，任何报警传感器被触发，都能把现场图像发到“报警设置1”里的防盗短信报警号码的第一个和最后一个手机号码（见下图红色箭头位置）；

    同时需要点选“所有防区报警时，只发短消息，不拨打电话”或者“所有防区报警时，既发短消息，又拨打电话”确保短信设置的生效。提醒客户注意的是有些防区是必须设防以后才会报警，而18或者19脚是24小时防区，只要触发就能报警。

    我们的彩信还能发送到电子邮箱内用电脑进行接收保存，客户只要用手机向设备卡号发送：短信改写邮83082087@xie-gang.com （“短信改写”就是安全密语，邮箱的每一个字符都请仔细核对，不能有任何错误，否则无法收到邮件）如果设置成功就会立即收到“短信改写邮83082087@xie-gang.com”成功！的短信确认。如果用户不想用Email电子邮箱接收图像，就可以发送：短信改写邮 就能清空已设的Email电子邮箱，电子邮箱受网关的影响有时可能会丢失彩信，但是手机一般很少会丢失彩信。

② 振铃抓拍现场图像

    如果客户希望通过振铃遥控的方式来随时获取现场彩信的话，只要在设置软件的振铃遥控设置内按上图设置一下，然后客户用能收彩信的手机拨打设备卡号，听到2声回铃音后挂断，就能立即把彩信发送到客户手机和电子邮箱内。

    例如：当你在办公室，突然想念起家里的宝宝时，你可以拨打电话抓拍一张宝宝的图像。采用振铃就挂断的方法抓拍现场图像，是完全免费的触发方法。彩信回传一次为0．3元，如果选用包月套餐只要0．1元/条，非常超值。JB68M彩信模块的可玩性就大大提高了。（固定电话拨打是不能抓拍现场图像的哦）

③ 发短信抓拍现场图像

    用手机发送“拍照”两个字的短信给JB68，也能抓拍到现场图像。前提是首先在“短信遥控设置”按下图设置一下

    这是JB68在报警时发到电子邮箱里的现场照片。接收彩信的速度和当时的GPRS网络和手机品牌有很大的关系，我们用NOKIA的手机不但速度很快而且很少有收不到的情况发生。

    当JB68接到发送彩信命令时，外壳侧面的黄色LED会熄灭10秒左右，期间它要先激活摄像头，然后读取摄像头的数据并进行效验，摄像头内部的红色LED会闪烁十多次，再通过GPRS系统发送彩信，如果发现黄色LED熄灭3秒左右又点亮了说明摄像头故障或者GPRS网络忙，应该说发送彩信还是比较复杂的，任何一个环节出现错误都会造成发送失败，我们实际统计了一下，一般成功率为80％，因此客户不能单一依赖彩信系统报警，可以辅助增加短信报警或电话报警等。

    JB68内置一个高灵敏度监听话筒，可以监听现场的细微声音。监听的效果比较理想，使JB68成了千里眼、顺风耳。

有3种方法监听现场声音：

①用电话拨打JB68，5声振铃后自动接通，进入监听状态。
②收到报警电话时，用户按接通，进入监听状态。
③发送短信“用01081234567监听”给JB68，JB68M马上会向01081234567拨号，接通后就进入监听状态。

彩信模块使用前请清楚SIM卡中存储的短信。否则可能出现短信遥控失灵的故障。

JB68 超级彩信报警系统全套清单如下：每套735元

1．JB68整机一台
2．串口摄像头一个
3．配套软件、使用说明光盘一张
4．连电脑用的串口电缆一根
5．12V/1A 交流稳压开关电源一个

可选器件：200米桃木遥控器 315MHZ/1.5M 9元一个

可选器件：100米新款别克遥控器 315MHZ/1.5M 12元一个

    本系统的默认地址码是PT2262的第1脚接地，第8脚接高电平，其他2～6脚悬空，增配遥控器和无线探测器时务必一致！！！

   JB68系统能够用遥控器进行设防和解防，只要按下设防键C，喇叭就会鸣叫3声，JB68的红色设防指示灯立即点亮，5秒后系统处于设防状态，这时不管是有线防区还是无线防区报警系统都立即报警。如果按下解防键A，系统处于解防状态，喇叭就会鸣叫1声，JB68的绿色设防指示灯立即点亮，（第8路继电器指示灯点亮，预留给振铃遥控设防/解防功能的），这时只有有线紧急防区19和无线防区1101、1110防区有效，其余均不响应。如果按下半设防键D，喇叭就会鸣叫2声，系统处于半设防状态（奇数11脚、15脚、17脚解防；偶数12脚、14脚、16脚设防），如果按下闭锁键B超过1秒后松开，喇叭就会鸣叫4声，这时遥控器解防功能失效，用户只能用自己的手机来解防（振铃遥控或者发解防短信），可以防止入侵者用无线破码仪克隆出你的遥控器。

    需要注意的是我们的无线系统默认规格是2262编码，频率315MHZ，振荡电阻1.5M，如果客户使用的无线报警器的振荡电阻是4.7M，请自行更改，关于有线和无线传感器的详细介绍请点击这里查看！

无线防区配件清单：

1。无线机房漏水传感器 50元一个

2。无线门磁传感器 14元一个

3。无线热释电人体传感器（大区域） 29元一个

4。无线220V或380V电力线断电报警器 45元一个

5。无线可燃气体泄漏报警器 59元一个

6。无线烟雾报警器 49元一个

7。无线振动传感器 19元一个

有线防区配件清单：

1。有线振动传感器B 12元一个

2。有线烟雾报警器 43元一个

3。有线门磁传感器 5元一个

4。有线热释电人体传感器 32元一个

5、有线220V或380V电力线断电报警器 18元一个

6、A型设备状态指示灯检测传感器  10元一个

7、B型设备状态指示灯检测传感器 10元一个

可选器件：高响度报警喇叭 14元一个

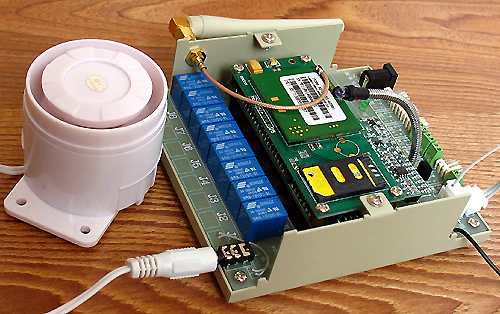

    JB68系统上带有1～8路短信遥控的继电器输出，每路继电器均带有常开常闭接点可以直接控制220V/2A的负载。其中第8路一般用于振铃遥控发彩信，另外第1路继电器可以设置成驱动高响度报警喇叭模式见下图，只要防区报警，就能连续报警30秒，有效阻吓盗贼，喇叭可以直接插入板上标有“报警警笛”字样的插座中。

JB68 超级彩信报警带AD转换板系统 全套清单如下：每套810元

1．JB68整机一台
2．串口摄像头一个
3．配套软件、使用说明光盘一张
4．连电脑用的串口电缆一根
5．12V/1A 交流稳压开关电源一个
6. 集成AD转换板带两路DS18B20测温头

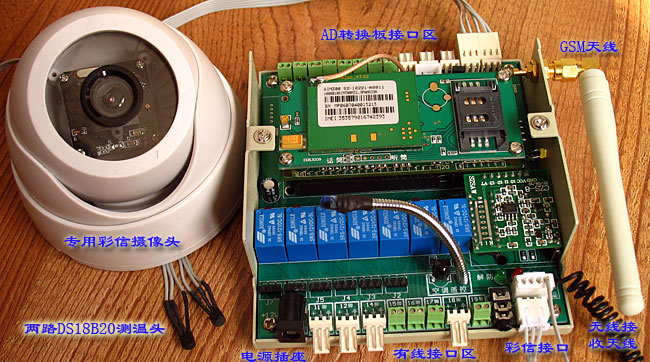

    JB68超级彩信报警带AD转换板系统的主电路板是双面板的，并且集成了AD功能，板上有5路三芯的插件可以接5个DS18B20，发货时已经带有两路DS18B20，另有J1～J8八路0～5V模拟量的两芯输入插件。板上标有X1的如果戴上跳线帽（短路），就能实现振铃一次，回传一次全部AD数据，旁边白色的三芯插件是数码管专用插座，通过三芯电缆可以驱动数码条显示数值。

遥控器＋无线门磁组成的无线报警系统演示：

    整机类产品内部有一个长方形的无线接收板，可以和无线遥控器或者无线探头组成无线报警系统，具体技术规格：频率315MHZ，编码芯片PT2262，振荡电阻1.5M，出厂默认的地址码1接高电平、8接低电平其余悬空。为了便于测试我们把地址码改成8位都悬空（把地址码的1和8的两个短路焊锡焊开即可）。然后我们进行软件设置：

    在设置软件的“报警设置1”内写入接收报警短信的手机或者小灵通号码，选择“所有防区报警时，既发短消息，又拨打电话”如果勾选了报警声音设置后，可以在报警后自动发出15秒的高响度报警声音（需要外接警笛）。在“报警设置2”中可以修改报警短信的内容。

   首先用遥控器进行设防，只要按下设防键C，喇叭就会鸣叫3声，红色设防指示灯立即点亮，10秒后系统处于设防状态，这时我们以设置无线门磁为例，振荡电阻跳线选择1.5M，数据码设定为0011，对应02号无线防区。然后触发无线门磁，这时主机立即高响度报警，主机侧面的黄色LED会熄灭3秒，这时你的手机会立即收到02号无线防区的报警短信。

JB35系列的模块功能强大，配件也种类繁多，客户可以根据需要加以选配，详细请点击进入！！

如何组建大容量12V直流UPS系统：

    很多客户都要求12V直流不间断供电，如果停电的话所有功能都会失效，而且彩信系统的静态电流较大，所以必须选大容量电池供电，这里我们可以考虑用摩托车上的12V7AH的铅酸蓄电池，采用这种电池有两大优点：第一7AH的蓄电池容量很大至少可以维持系统一个星期正常使用，第二蓄电池适合浮充电工作。

   这是我们提供一款12V蓄电池全自动充电器，它采用高频开关电源发热少效率高。这款充电器具有全自动保护功能，在充电前自动检测电池电压和极性，如果蓄电池电压低于10V或者极性接错会自动停止工作。使用方法很简单：红色鳄鱼夹线接电瓶正级，黑色的接电瓶负极。

12V蓄电池全自动充电器 每个 35元

    这样当有市电时充电器负责我们系统的静态耗电和蓄电池的自放电，一旦停电时自动由蓄电池供电，市电恢复后由充电器对蓄电池充电恢复容量。这种方案还可以省略12V1A的交流开关电源。蓄电池既笨重又不能空运我们建议客户本地购买，一般摩托车配件商店都有。
