神奇的无线寻呼遥控器
无线寻呼遥控器与传统的无线电射频遥控器相比具有明显的优越性，它不需要投资建立专用大功率的发射机，就能实现远程或者超远程的遥控，它巧妙地借用了无线寻呼台的高可靠硬件资源，利用寻呼机回电时发射出来无线数字密码来实现遥控，这种新型的遥控器属于一种数字式多位密码遥控器，我们只要把遥控密码＋控制码放在任何一个数字寻呼机号码后寻呼，就能达到远程遥控的目的。
例如：“传呼1272323XXXX，回电33420879011”。便能把第一路继电器吸合。（其中1272323XXXX为任意一个数字寻呼机号码，3342087为用户事先向遥控器写码输入的密码，后面的9011是控制第一路继电器吸合的控制码。密码可以由用户自定义，密码长度最大为10位，无线寻呼遥控器具有18个控制码，其中的16个控制码为8路继电器的开或关控制码，还有2个为继电器全开或者全关控制码。
借助寻呼台信号来发送遥控密码，有两大突出的优点：
（1）目前寻呼台的基站多，信号已覆盖大中小城市的每一个角落。因此利用寻呼台来发送遥控信号，地区网控制距离可以达到50~100公里，省网可以覆盖全省，全国网可以覆盖全国。
（2）寻呼信号采用POCSAG编码，POCSAG码具有极强的信号纠错、修复功能。由于无线信号在传输过程中，难免会受到种种干扰和阻挡，造成信号残缺、误码，因此编码的纠错、修复功能对于遥控器的可靠性有着决定性的作用。有了POCSAG码的自动纠错功能，寻呼遥控器即使在边远地区，或在高层建筑阻挡信号的环境下，也能象寻呼机一样可靠地进行遥控，使得寻呼遥控器的控制可靠性几乎达到100%。
寻呼遥控器的工作原理从表面上看和寻呼机很相似，但事实上它的工作原理要比寻呼机复杂得多。寻呼机只能接收单一速率、单一相位的地址幀信号。而寻呼遥控器则要把寻呼台发出的各种不同速率和不同相位的信号全部接收下来，并把所有寻呼机的回电内容与输入的遥控密码对比，只有密码完全相同才会根据控制码，控制对应的继电器开或者关。由于寻呼遥控器是把寻呼台发出的所有用户的传呼内容都一一检测对比，所以我们可以把遥控密码放在任何一个传呼的回电栏内发送，都能达到相同的控制目的。这也就意味着寻呼遥控器无需交入网费和月租费，就能免费共享寻呼台的资源。同时，寻呼遥控器采用PLL锁相环频率合成接收机，用户可以通过写码软件反复更改接收频率，以选择优秀的寻呼台作为遥控信号的发送。每只寻呼遥控器内都有写码插口，并配有相应的写码软件和连接电缆线。用户通过连接电缆把寻呼遥控器连到计算机的并行打印口上，运行写码软件便能对寻呼遥控器内的电改写存储器EEPROM进行写码。用户需要写码的内容仅包括频率和密码，并且允许用户反复改写1000000次。
无线寻呼遥控器有150频段和280频段两种型号，用户购买时因特别注意：两个频段不能互相兼容！只能选择其中的一种。150频段的寻呼遥控器比较常用，用户可以用写码软件写码.exe在149~164MHZ的频率范围内任意输入频率；280频段的寻呼遥控器，用户可以用写码软件在275~287MHZ的频率范围内任意输入频率。这个频率就是寻呼机的固有工作频率，一定要确保这个频率的正确性！控制码则是用户自己定义的每一个继电器的开关指令，每路继电器的开或者关要占用2个控制码，8路共有16个控制码。寻呼遥控器的工作电压为5~12V，选用表面贴装元器件采用高密度错层设计，使得寻呼遥控器的体积仅有：28 X 67 毫米，便于把更多的设计空间留给你。
典型应用（一）：机动车防劫、防盗器。
汽车被劫、被盗后，无论车子开到哪里，只要打一个传呼就能进行遥控强行熄火，在强制熄火之前可以先自动进行语音提示警告，比如：本车为被盗车辆！！三分钟后会强制熄火！！请注意！！三分钟以后车辆强制熄火，同时控制高响度报警器讯响，引起公路巡警的注意。此类产品已经有多家公司研制开发，很有市场前景。
典型应用（二）：电费催缴系统。
对欠费用户进行远程断电。补缴后再遥控接通。
典型应用（三）：城市路灯控制系统。
把多个寻呼遥控器写码成相同频率、相同密码，便可实现群呼。只要一个传呼，就能把整个城市的路灯打开或关掉。也可以把任务交给寻呼台定时呼，让它每天下午18时呼开灯密码，上午6时呼关灯密码。此法也适用霓虹灯控制。
典型应用（四）：电子产品的远程授权。
把寻呼遥控器设计到电子产品内部 ，当使用超出试用期后，通过寻呼遥控器把电子产品的功能远程失效。用户汇款后再遥控远程授权。也可以用于仪器设备、汽车的出租交费管理。 典型应用（五）：工业上如边远地区的电力负荷开关、抽水机的远程控制。高山、铁塔、小岛等人不易到达的地方的电力开关的遥控。
典型应用（五）：工业上如边远地区的电力负荷开关、抽水机的远程控制。
高山、铁塔、小岛等人不易到达的地方的电力开关的遥控。

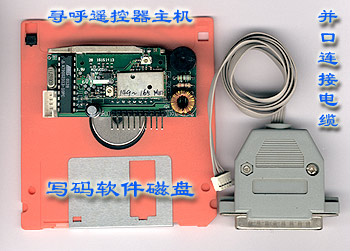

全套的寻呼遥控器包含以下设备：
1。寻呼遥控器主机一个
2。含有写码软件的软盘一张
3。专用的并口写码电缆一根
4。详细的中文使用说明书一份
一、寻呼遥控器的写码操作
寻呼遥控器在通电使用前，必须先对其进行写码。写码的内容包括写入遥控器的接收频率和遥控密码二项内容。频率指的是寻呼台的发射频率。每个寻呼台都有自己特定的频率。也就是说，用户需要选择哪个寻呼台作为发送遥控信号，只要把它的工作频率写入遥控器即可。（寻呼台的工作频率可以通过本台的任何一只寻呼机内的本振晶体换算出来，具体方法见附文）。遥控密码是用户自己定义的一个多位数字。用户把密码写入遥控器，也就是和遥控器事先约定，在以后的工作中，只要寻呼台发现有和密码一样的信息，就进行遥控操作。同时用户自己也必须牢记密码。
整个写码过程需要靠计算机来完成，但对计算机的硬件要求不是很高。寻呼遥控器都附带有写码连接电缆和写码软件写码.EXE。
具体写码步骤如下：
1、连接时最好先将计算机关闭，用专配的连接电缆线将计算机的并行打印口与遥控器的写码口相联，连接好后再打开计算机，防止损坏计算机的打印并行接口（注：遥控器在整个写码过程中，不需要外接电源，直接由计算机的打印口供给遥控器电源）

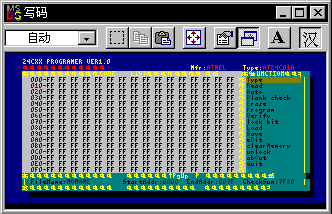

2、启动计算机，在Windows环境下双击写码.EXE运行写码软件。
3、按“D”键，进入EDIT编辑。
4、从第一行0000处的顶格开始，输入频率。（小数点省略不输，只输数字）
5、频率输完后用“↑↓←→”键，把光标移到第二行0010的顶格，输入密码。（密码不超过10位数字）
6、以上两项参数设定好后，按ESC退出EDIT编辑。再按“P”键后，再按“Y”键。就把参数写入了遥控器。最后按“Q”、“Y”退出写码程序，关闭计算机，取下寻呼遥控器。
例如：寻呼机的接收频率f=159.225MHZ 密码：3342087
0000---15 92 25 FF FF FF FF
FF…………
0010---33 42 08 7F FF FF FF FF…………
0020---FF FF FF FF FF FF FF FF…………
0030---FF FF FF FF FF FF FF FF…………
在0030顶格处（上面橙色字体的位置）输入“00”将禁止蜂鸣器工作，输入了“FF”将激活蜂鸣器。遥控器上的蜂鸣器和寻呼机上的作用一样，在收到有效信号后发出0.5秒左右的“嘀”声，激活蜂鸣器后，蜂鸣器在使用中可能会发出轻微的杂音，这是正常现象，如果用户不需要蜂鸣器讯响，建议把蜂鸣器禁止掉，就是在上面橙色字体的位置输入“00”将禁止蜂鸣器工作。
二、寻呼遥控器的使用操作

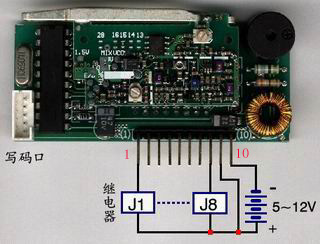

遥控器的电路连接见图（一）
无线寻呼遥控器使用非常方便，共有10根管脚：
①脚 第一路三极管集电极开路输出，直接驱动继电器
②脚 第二路三极管集电极开路输出，直接驱动继电器
③脚 第三路三极管集电极开路输出，直接驱动继电器
④脚 第四路三极管集电极开路输出，直接驱动继电器
⑤脚 第五路三极管集电极开路输出，直接驱动继电器
⑥脚 第六路三极管集电极开路输出，直接驱动继电器
⑦脚 第七路三极管集电极开路输出，直接驱动继电器
⑧脚 第八路三极管集电极开路输出，直接驱动继电器
⑨脚 正电源 Vcc=5-12V
⑩脚 接地 GND

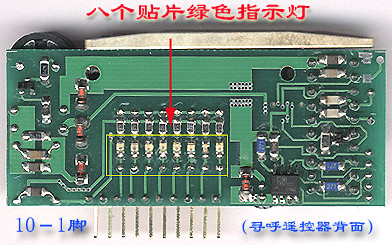

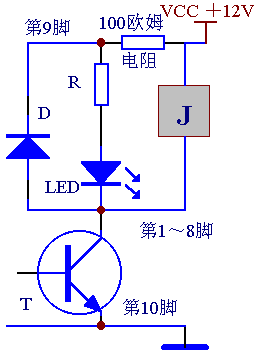

无线寻呼遥控器的背面有8个贴片的绿色发光二极管，当相应通道被遥控开时，发光二极管会被点亮，起到指示的作用，非常直观。无线寻呼遥控器的工作电压为：5～12V。选用继电器时需要考虑工作电压的影响，比如电源电压为5伏时可以用5伏的继电器，电源电压为12伏时，可以用12伏的继电器，若通电长时间工作，而且工作电压高于8V以上时，遥控器的电源部分有缓慢的升温现象。这时可以在第⑨脚与正电源之间串入一个100Ω的限流电阻，即能消除无线寻呼遥控器的温度上升。下图为寻呼遥控器内部的接口电路，可供参考。
对遥控器写入了频率和密码后，就可进行寻呼遥控了。下面介绍一下寻呼遥控的格式和控制指令。 寻呼遥控的格式是：“密码+控制码”的形式组合而成。其中密码就是用户事先写入遥控器的密码。控制码是用来控制8路继电器的开关状态指令。本机共有16条控制码，它们分别控制着8路继电器的开关。它们是固定的代号，用户不能改变，只能从表中选择，它们分别是：
9010 第1路继电器关 9050 第5路继电器关
9011 第1路继电器开 9051 第5路继电器开
9020 第2路继电器关 9060 第6路继电器关
9021 第2路继电器开 9061 第6路继电器开
9030 第3路继电器关 9070 第7路继电器关
9031 第3路继电器开 9071 第7路继电器开
9040 第4路继电器关 9080 第8路继电器关
9041 第4路继电器开 9081 第8路继电器开
此外，又增加了“9090”8路继电器同时关，“9091”8路继电器同时开。
用户可以通过传呼同一个台里的任意一只数字寻呼机，来发送密码和控制指令，就能达到遥控的目的。打传呼时，把密码当成回电号码告诉寻呼小姐，把控制指令当成分机号告诉寻呼小姐。例如：密码是3342087，用户要把第一路继电器打开时，则先打人工寻呼台126，对寻呼小姐说“传呼1272323XXXX（传呼号任意），回电3342087转分机9011”即可。
如果要把第6路继电器关掉时，则“传呼1272323XXXX（任意），回电3342087转分机9060”即可。控制其它继电器，用户只要参见上面的指令表选择相应的控制指令就能完成。
使用技巧一：
有效的遥控格式必须是密码和控制码两者都齐备的才能进行遥控控制。光有密码而没有控制码是无效的，是不会引起继电器误动作。根据这一点，我们可以把密码设置成自己常用的电话号码。这样我们可以方便地利用自动寻呼台来操作，比如你常用的电话为3342087，你用这个电话直接拨打1272323XXXX时，就相当于使用自动寻呼功能，听到“嘀、嘀、嘀”的成功确认音后马上按入控制码，比如9091，然后挂机。这样几秒钟以后无线寻呼遥控器的8个通道的指示灯就会都点亮，而且8个继电器都会吸合。
使用技巧二：
例如密码是“231”三位数，通常要打开第一路继电器时，“寻呼×××，回电231，转分机9011”。也可以“寻呼×××，回电2319011”也能达到相同的控制。因为密码和指令可以分开发送，也可以连在一起发送，效果一样。但有一点要特别注意，密码的位数设置地越少，误动作的可能性就越大。密码设为3位数，误动作的机率是百分之一，而7位数密码则是百万分之一，就不大可能出现误动作。如果用户还不放心，可以把密码设置成10位数。
寻呼台发射频率与寻呼机本振晶体的换算
用户如果不知道寻呼台的发射频率，可以找一只本台的寻呼机打开看本振晶体换算出来。有的寻呼机的本振晶体上标的数值就是发射频率，这种情况就不用换算，直接把这个数值写入遥控器即可。但绝大数的寻呼机晶体上标的都是差频数值，就要通过以下方法换算： 1、摩托罗拉机型： 晶体标值×3+17.9=发射频率 2、日本产机型： 晶体标值×2+21.4=发射频率 其它的一些杂牌机、国产机都是仿以上两种机型的结构，我们可以用两种换算方法得出的结果都试下就行了。
还有一种最可靠的办法就是直接问寻呼服务商，你把你的寻呼机号码告诉寻呼服务商，他们可以通过电脑直接查到这个寻呼机的工作频率，这种方法最方便准确。
