采用SD卡的超强语音模块

    盖茨今年曾经说过:未来5年中触摸、视觉和语音界面将变得非常重要!也就是所谓的“自然用户界面”。如何设计更加人性化的人机界面已经变得非常迫切!让我们的产品能够开口说话,和使用者进行更良性的互动,无疑会大大提高产品的竞争能力!

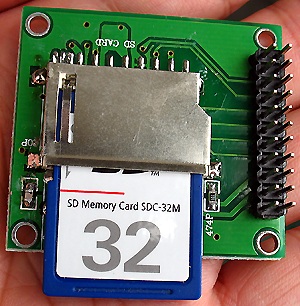

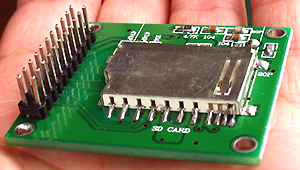

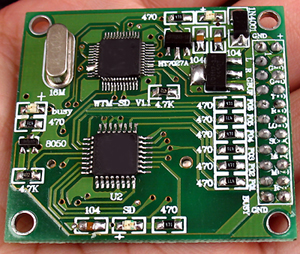

采用SD卡的超强语音模块(不含SD卡) 每个88元

产品特点:

◆ 直接支持MP3语音文件,文件来源广泛、占据容量小,容易制作、音质优美、通用性好。
◆ 将SD卡作为存储媒体,存储容量大,容易复制保存。
◆ 语音更新十分方便,只需将SD卡与电脑连接即可.
◆ 存储内容按文件夹的形式编排,按名称分段存储,易存,易改.
◆ 支持四种工作模式:标准模式、按键模式、并口模式、串口模式
◆ 可以播放背景音乐,广告语,
◆ 可以进行任意段语音的播放
◆ 模块按照工业级设计,可以适用于各种复杂的场合。

产品性能:

1、体积大小:44x40x8毫米
2、电源电压:直流5V
3、工作电流:90毫安
4、 产品重量:11克

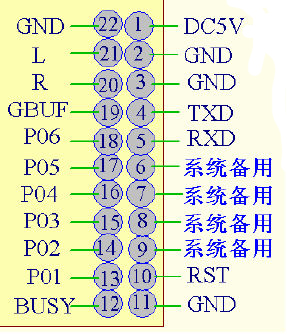

管脚编号
管脚名称
功能描述
1
+VCC
直流5V
2
GND
电源地
3
GND
音频地
4
TXD
串口数据发送端
5
RXD
串口数据接收端
6
系统备用
悬空
7
系统备用
悬空
8
系统备用
悬空
9
系统备用
悬空
10
RST
11
GND
电源地
12
BUSY
忙信号
13
P01
I/O 口
14
P02
I/O 口
15
P03
I/O 口
16
P04
I/O 口
17
P05
I/O 口
18
P06
I/O 口
19
GBUF
音频输出缓冲地
20
R
音频右声道输出
21
L
音频左声道输出
22
GND
数字地

工作模式介绍:

    1. 标准模式:该工作模式和一般的MP3十分类似. P01~P06端口平时为高电平,低电平时触发 .注意:模块上电后,要先给P03一个负脉冲信号,这样模块才能开始播放,然后其它I/O口才能起作用。同时,文件夹里面MP3文件名称必须是连续的。如有不连续在断点之后的歌曲将不能识别。

P01 播放/暂停
P02 上一首
P03 下一首
P04 音量减
P05 音量加
P06 停止

    2. 按键模式:6个I/0口平时为高电平,低电平触发。一个I/0对应触发一段语音,只能放6段语音,而且文件名称必须为001.mp3~006.mp3。

P01 对应 001.mp3
P02 对应 002.mp3
P03 对应 003.mp3
P04 对应 004.mp3
P05 对应 005.mp3
P06 对应 006.mp3

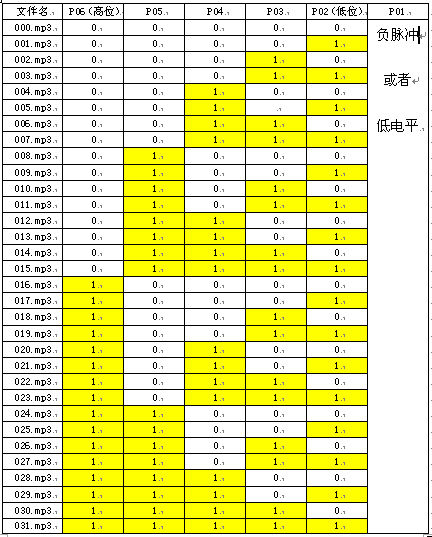

    3. 并口模式
:P01-P06悬空为高电平“1”,接地为低电平“0”。在触发播放前,先将地址(P06-P02置成你要的地址),然后再将P01接地即可播放相对应的语音。



    4.串口模式: 以标准的RS232串口通信时序为基础,波特率9600,自行定制了以下通信协议.该通信协议数据包括了起始码,数据长度,数据位,结束码(通讯口电压5V).

数据格式:

起始码
数据长度
操作码
文件夹十位
文件夹个位
曲目百位
曲目十位
曲目个位
结束码
7E
07
XX
XX
XX
XX
XX
XX
7E

功能说明
操作码
数据
播放广告(重新播放)
A0H
xx xx xx xx xx
暂停广告
A1H

从暂停处播放广告
A2H

停止广告
A3H

调节音量
A4H
0~8 (代表八级音量)
播放背景(重新播放)
B0H
xx xx xx xx xx
暂停背景
B1H

从暂停处播放背景
B2H

停止背景
B3H


操作码共9个,其中A0、A4和B0后面必须带数据位,其余的不用。

文件夹十位,文件夹个位说明:

    因为SD卡内的文件夹advertXX,XX必须为数字,它为00~99,共100个文件夹。所以文件夹的个位和十位是指该文件夹名称的十位数.且要将数字翻译成ASCII 码值.文件夹个位也如此。

    如文件夹advert01,文件夹十位是指”0”,对应ASCII 码值为”30H”文件夹个位是指”1”对应ASCII 码值为”31H”

曲目百位,曲目十位,曲目个位说明:

    指文件夹advert01下面的曲目名如682.mp3 曲目百位是”6”,对应ASCII 码值为”36H” 曲目十位是”8”对应ASCII 码值为”38H” 曲目个位是”2”对应ASCII 码值为”32H”

举例如下:

播放 advert01 文件夹下的002.mp3,按广告语播放.则发送数据如下: 7E 07 A0 30 31 30 30 32 7E
播放 advert02 文件夹下的032.mp3,按背景音乐播放,则发送数据如下: 7e 07 b0 30 32 30 33 32 7e
当背景音乐正在播放的时候,要插进文件夹advert01下面的009.mp3作为广告语,广告语结束后,背景音乐从断点处继续播放.
数据如下: 7e 07 a0 30 31 30 30 39 7e
暂停正在播放的广告语,则发送数据如下: 7e 07 a1 30 31 30 30 39 7e
从暂停的断点处继续播放,可发送数据如下: 7e 07 a3 30 31 30 30 39 7e
音量调节从00H~08H 八级可调,00H为最低音量,08H为最高音量.数据如下: 7e 03 a4 08 7e或者 7e 03 a4 02 7e

SD卡存储结构的规定:

    本模块只能够识别SD卡内名称为advert00~advert99 的文件夹,其余名称的都不能识别,所有的语音文件都必须放在advert00~advert99 的其中一个文件夹里面!

    标准模式、按键模式、并口模式都只能读写advert01文件夹内的内容!

   串口模式可以对advert00~advert99共100个文件夹的内容进行读取。advertXX 文件夹下的内容,只能是000.mp3---999.mp3 共1000 个文件,都是以数字 000----999 作命名,后缀为”.mp3”

★在advert01 文件夹下有一个文件名称为”cof.mp3”的,这个文件的开头记录的是该模块的工作模式。可以是数字1,数字2,数字3.意思代表如下:

数字”1” 表示该模块工作在 标准模式
数字”2” 表示该模块工作在 按键模式
数字”3” 表示该模块工作在 并口模式
串口模式是最高级的模式,优先相应,和配置数字无关。

    新建“cof.mp3”文件的办法如下:新建一个记事本文档,在里面写上一个数字“2”,保存,关闭。然后将txt的后缀改成mp3就可以了。cof.mp3的文件可以用”记事本”打开修改这个数字,就可以更改工作模式。

背景音乐与广告的使用

    SD卡高音质模块只能通过串口模式播放背景音乐和广告,背景音乐的特点是可以断点续传播放,就是正在播放背景音乐时可以立即插进一句广告语,广告语结束后,背景音乐从刚才的断点处继续播放。

    举例如下:先发送播放背景音乐的命令,如要播放文件夹advert03下面的007.mp3.则通过串口模式发送数据: 7E 07 A0 30 33 30 30 37 7E 这时背景音乐开始播放,还没有结束的时候, 想插入文件夹advert04 下面的015.mp3广告语,可以发送命令:
7E 07 B0 30 34 30 31 35 7E当广告语播放完毕后,又继续播放背景音乐。



如何通电测试:

    首先请选择合适的SD卡,卡的容量必须为32M~2G,通过SD卡读卡器连接电脑,可移动磁盘右键-格式化...-选择快速格式话(文件系统FAT)然后点击这里下载样本文件,将advert01文件夹解压缩到读卡器盘中,内有cof.mp3的配置文件,里面填写了数字1标准模式。

    请仔细辨别模块的引脚排列顺序!在模块的R和GBUF之间接上耳机也可以接8欧姆喇叭,在标有+的引脚上接5~9V的直流正电源,在GND上接电源地,这时模块上靠近引脚插针附近的的绿色贴片电源灯就会点亮,1秒后标有SD字样的绿色SD灯也会点亮,说明SD卡和电源正常,将P01对地短路一下,SD灯就会闪烁起来,并且BUSY也会点亮,同时扬声器中会发出较小的音乐声,表示一切正常。

    如果SD灯不亮,表示模块没读到卡,可能是卡没插好或者卡中的内容不对请检查卡是否格式化为FAT?如果是FAT32是无法识别的,还有不要使用TF卡通过转换器转成SD,这样也可能无法识别。然后建advert01文件夹,在里面装内容(000.mp3、001.mp3、002.mp3)+配置文件(cof.mp3)。 模块在放音时,BUSY指示灯会长亮,SD灯闪烁,容量小的卡闪得快,容量大的卡闪得慢。放音结束了,BUSY灯熄灭、SD灯长亮。

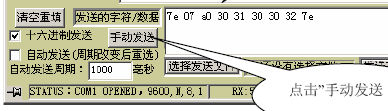

   我们也可以通过电脑的串口运行串口调试助手软件调试SD语音模块时,必须加MAX232模块组成的电平转换电路对于电脑没有串口的客户,我们可以提供采用PL2303的USB转串口模块,将TXD、RXD、GND和模块的RXD、TXD、GND连接好就可以了。

配件1:采用PL2303芯片的USB转TTL串口模块 每个12元 含一根4芯杜邦连接线

   然后将PL2303的USB转串口模块插入电脑的USB口(已经安装好2303的驱动)选择合适串口号运行串口调试助手软件,软件会自动检测到硬件,弹出下列英文提示:



System of FAT16:表明卡是FAT 格式
The Size is 243M:表明卡的容量是256M
Model_1:表明卡目前是工作在标准模式


Play_advert: 是发送命令后出现的。
End_advert: 语音播放结束时发出

音频输出说明:



L,R 声道对GBUF,直接接耳机。



L,R 外接功放建议只对GND 输出.不要对GBUF 输出.

配件1:TDA2822音频功放 成品电路板 4元一个

     12秒录放模块的音频输出功率不大,我们可以提供一块原用于有源音箱的TDA2822M的功放板(D2822),电路板大小为42*43*25mm,板上已经有音量调节电位器和电源开关。

    电路板上左下脚的是电源输入口,使用时只需接入工作电压为3~15V交流或者直流电压,不分极性板上有整流电路,如果是用电池供电也可以绕过整流电路,正极接电源开关的输入端(开关可以控制电源通断)或者是1000UF滤波电容的正极,负极接地

    电路板上引出的红色和黑色导线直接接喇叭,电路板右侧标有R L字样的是左右声道信号的输入端,先将GDN和12秒录放模块的地端连接(共地),R L任意一个焊盘通过一个0.1UF的电容连接(极性不分),和12秒录放模块的SP+(只能是一端)连接,这样能获得1.8W左右的音频功率,你也可以将R L左右两个声道并联后接入SP+,这样可以驱动两路扬声器,功率可以达到3.5W左右。

配件2:超小型迷你数字功放板 4元一块

    这是采用新一代D类PAM8403芯片的超微型数字功放板,效率高达90%, 不会因为温升影响音质,而且不用加散热片,模块的体积很小,只有21*18*3毫米。功放板内置消噪电路,电源开启/关闭时没有噼噗噪声;模块具有短路过流保护与过温保护。

    工作电压2.5~5V(不要超过5.5V) 可使用电脑USB口5V电源供电,或使用手机充电器USB口5V电源供电,也可以使用锂电池电源。具备优秀的噪声抑制,在没有接输入音频的情况下,耳朵贴着喇叭也听不到任何噪音,双声道立体声输入,5V 供电 即可输出3W+3W功率,可直接驱动4Ω、8Ω小音箱,输出功率大,能量足,音质好。独特的的无LC滤波的D类数字功板,可直接使用电脑的USB供电。双面板布线,妥善解决布线所引起的地电位平衡和声道间的串扰,超微型设计,可以很容易的放置在各种数码产品的内部小空间内,放大效率超高。全部采用机器进行整板焊接,焊接质量非手工烙铁焊接可比!

使用注意事项:

1、左右声道输出端的“负极”不可以并接在一起,否则会烧IC,先接通扬声器再接通电源,否则容易对芯片造成损坏;
2、由于模块中的数字音量控制具有很大的增益,所以不要让音频信号输入过大而使信号产生切割限幅。
3、迷你型数字功放板可以用电脑USB供电,但是可能产生会产生杂音(也有的客户没有出现杂音),最好建议独立供电。
4、
迷你型数字功放板 2*3W D类为什么通上电后扬声器有噪音?|

答案:
1、出现啸叫声,应该是音频输入线引入的,应使用屏蔽线来做音频输入线,还有就是音频输入线不要悬空要连接好音源。
2、还是一种原因可能是电源不好有些开关电源干扰很大,所导致的。
3、试着调低一下声音,也可能是音频信号输入过大而使信号产生切割限幅。

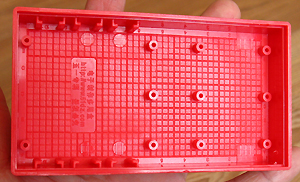

塑料外壳产品W 3.5元一个(不含喇叭和电池簧片)



 这是我们专门为电子制作爱好者设计的塑料外壳,体积为长110mm宽60mm高30mm,上下壳体通过卡口连接非常牢固,只要将较小一侧的壳体丝扣部分向内用力捏一下就能打开外壳。



    我们的外壳外壁加厚并且采用优质原料所以非常坚固甚至可以站人,壳体内部预留有扬声器位置,配套的57毫米内磁扬声器 2元一个,音质比较好,扬声器建议用热溶胶固定(我们网站有热溶胶和胶棒销售)另一侧外壳预留有三节5号电池位置,我们可以提供4个电池弹簧弹片 1元一套

   外壳内部有20多根固定线路板的螺丝柱,螺丝柱高度都是为5毫米,用自攻螺丝可以将电路板固定在螺丝柱上,螺丝柱的间隔距离为2厘米或者3厘米,上下外壳内的网格线可以精确定位,如果钻孔的话可以确保精确一致,是完全为电子爱好者量身定做的。
